Catalogul punților termice (Ord. 1590/2012): ce este și cum se folosește la calcul

Catalogul punților termice (Ord. 1590/2012)

Răspuns direct: Catalogul punților termice este o colecție de detalii de îmbinare standardizate (colțuri, intersecții perete-planșeu, buiandrugi, soclu, atic) cu valori tabelate ale transmitanței termice liniare ψ (W/mK). Îl folosești ca să introduci rapid efectul punților termice în calculul rezistenței corectate R’, fără a face simulare numerică pentru fiecare detaliu. Catalogul e suficient când detaliul tău se regăsește în el; pentru detalii atipice sau verificări fine se face calcul numeric conform SR EN ISO 10211 (software tip THERM/HTflux).

Sursă normativă: Catalog punți termice (Ord. 1590/2012), C107/3, SR EN ISO 10211, Mc 001-2022. Ultima actualizare: mai 2026.

Scris de Ionuț Teodorescu, Auditor energetic Grad I MDLPA, CEO CPE Proiect SRL. Peste 1.800 de documentații tehnice din 2014. Despre autor.

Ce este catalogul punților termice

O punte termică este o zonă a anvelopei unde fluxul de căldură este mai mare decât în câmp curent — de obicei la îmbinări (colțuri, intersecții, conturul golurilor). Catalogul punților termice grupează aceste detalii pe tipuri și oferă, pentru fiecare, coeficientul de transmitanță termică liniară ψ (psi, în W/mK) — adică pierderea suplimentară de căldură pe metru liniar de punte. Astfel, în loc să simulezi numeric fiecare îmbinare, iei valoarea ψ corespunzătoare din catalog.

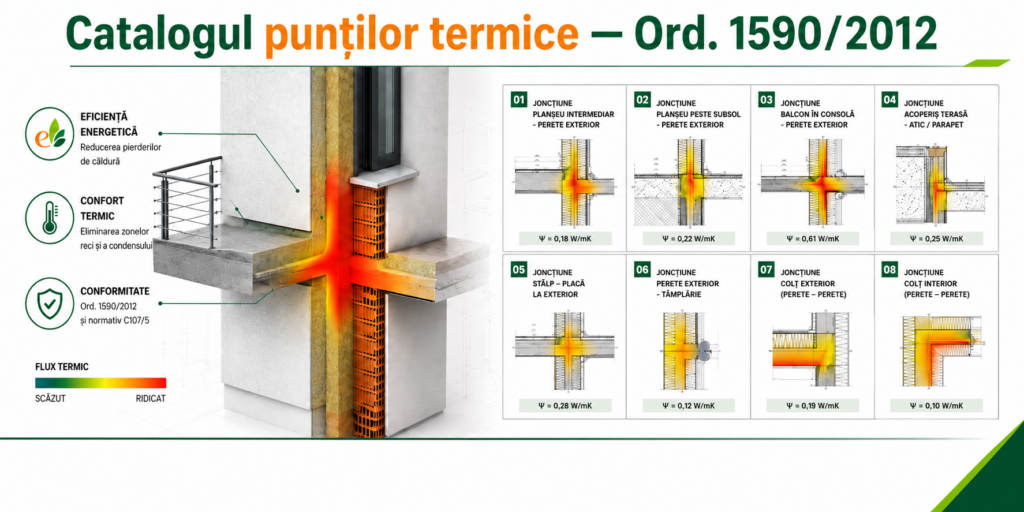

Tipurile uzuale de detalii din catalog

• Colț ieșind / colț intrând de perete exterior;
• Intersecția perete–planșeu (intermediar și la nivelul terasei/podului);
• Conturul golurilor — buiandrug, glaf, spaleți (la ferestre și uși);
• Soclu (intersecția perete–placă pe sol) și atic;
• Balcon / consolă — una dintre cele mai severe punți.

Fiecare tip are una sau mai multe variante, în funcție de alcătuirea constructivă și de poziția termoizolației.

Cum se folosește la calculul rezistenței corectate R’

Punțile termice nu se văd în rezistența ideală (R), dar reduc rezistența reală a anvelopei. De aceea Mc 001-2022 lucrează cu rezistența termică corectată R’, care include efectul punților prin factorul de corecție r (sau, echivalent, prin coeficienții ψ și χ). Pașii:

1. Identifici fiecare tip de punte din proiect și lungimea ei (m).
2. Iei ψ corespunzător din catalog (sau îl calculezi numeric dacă detaliul nu există în catalog).
3. Aduni pierderile liniare (Σ ψ·L) la pierderile prin câmp curent.
4. Rezultă R’ corectat — valoarea cu care verifici cerințele de anvelopă. Vezi articolul dedicat: factorul r și R’ corectat.

Catalog vs. calcul numeric — când folosești fiecare

Situație	Catalog (ψ tabelat)	Calcul numeric (SR EN ISO 10211)
Detaliu uzual, regăsit în catalog	Da — rapid și acceptat	Opțional
Detaliu atipic / soluție specială	Nu acoperă	Necesar (THERM/HTflux)
Verificare fină / optimizare	Aproximativ	Recomandat
Risc de condens (factor fRsi)	Limitat	Da — evaluează temperatura superficială

De ce contează valorile corecte din catalog

Dacă ignori punțile sau folosești valori greșite, R’ iese fals mai bun, iar consumul calculat nu se confirmă în realitate — exact eroarea care duce la respingerea documentației sau la o clădire care consumă mai mult decât pe hârtie. Punțile bine tratate, cu ψ mic, fac diferența între o anvelopă care atinge cerințele nZEB și una care le ratează.

Greșeli frecvente

1. Punți ignorate complet: se calculează doar R ideal, fără ψ — anvelopa pare mai bună decât este.
2. Tip de detaliu ales greșit: ψ depinde de alcătuire și de poziția izolației; un detaliu apropiat dar diferit dă valori eronate.
3. Lungimi de punte măsurate aproximativ: Σ ψ·L depinde direct de lungimi.
4. Folosirea catalogului pentru detalii atipice: acolo e nevoie de calcul numeric, nu de aproximare.

Întrebări frecvente (FAQ)

Ce este coeficientul ψ (psi)?
Transmitanța termică liniară a unei punți — pierderea suplimentară de căldură pe metru liniar de îmbinare (W/mK). Cu cât e mai mic, cu atât puntea e mai bine tratată.

Pot folosi mereu catalogul în loc de calcul numeric?
Doar dacă detaliul tău se regăsește în catalog. Pentru detalii atipice sau verificarea riscului de condens se face calcul numeric (SR EN ISO 10211).

Catalogul înlocuiește software-ul THERM/HTflux?
Pentru detaliile standard, da. Pentru cazuri speciale, software-ul de calcul numeric rămâne necesar.

Punțile termice chiar contează la R’?
Da. Ele reduc rezistența reală a anvelopei; de aceea Mc 001-2022 cere rezistența corectată R’, nu cea ideală.

Unde se folosesc valorile din catalog?
În raportul/auditul energetic și în calculul de anvelopă pentru autorizare, ca parte a verificării cerințelor nZEB.

Când să contactezi un specialist

Calculul corect al punților termice și al rezistenței corectate R’ face parte din raportul energetic. Vezi ghidul complet despre punțile termice și încearcă calculatorul de punți termice. Pentru calcul exact pe proiectul tău: 📞 0722 670 560 · www.cpeproiect.ro

Bibliografie + Normative

• Catalog de punți termice (Ord. 1590/2012)
• C107/3 — Normativ privind calculul termotehnic al elementelor de construcție
• SR EN ISO 10211 — punți termice, calcul numeric al fluxurilor termice
• Mc 001-2022 — Metodologie de calcul al performanței energetice a clădirilor
